利用煙氣余熱鍋爐，挖掘造紙行業節能潛力

造紙行業作為重要的基礎原材料產業，在推動經濟發展中扮演著關鍵角色。然而，其高能耗的特性也使其面臨著巨大的節能壓力。在 “雙碳” 目標的大背景下，節能減排成為造紙企業實現可持續發展的必由之路。煙氣余熱鍋爐作為一種高效的余熱回收設備，為造紙行業挖掘節能潛力提供了新的途徑。通過對造紙過程中產生的高溫煙氣進行余熱回收，不僅可以降低能源消耗，還能減少環境污染，實現經濟與環境效益的雙贏。本文將深入探討煙氣余熱鍋爐在造紙行業的應用，分析其節能原理、技術優勢以及實際應用案例，為造紙企業的節能改造提供參考。

一、造紙行業能耗現狀與節能需求

（一）能耗現狀

造紙行業是典型的高能耗產業，其生產過程涵蓋多個環節，每個環節都消耗大量能源。從原材料的制備、紙漿的蒸煮、紙張的抄造到隨后的干燥等工序，均離不開熱能和電能的支持。據相關數據顯示，在我國造紙企業的能耗結構中，蒸汽消耗占比高達 60% - 70%，電力消耗占比約 20% - 30%，其他能耗占比較小。在蒸汽消耗方面，主要來源于鍋爐產生的蒸汽，用于紙漿蒸煮、紙張干燥等關鍵環節。而在電力消耗上，各類生產設備的運行、車間照明以及通風系統等都需要大量電能。例如，一臺大型造紙機的功率可達數千千瓦，持續運行過程中耗電量巨大。此外，不同規模和生產工藝的造紙企業能耗水平存在較大差異。規模較小、技術相對落后的企業，由于設備陳舊、生產流程不夠優化，單位產品能耗往往較高；而大型現代化造紙企業，雖然在技術和設備上具有優勢，但由于生產規模大，總體能耗依然不容小覷。

（二）節能需求的緊迫性

隨著全球對環境保護和可持續發展的關注度不斷提高，我國也積極推進 “雙碳” 目標的實現。造紙行業作為能源消耗和碳排放的重點領域，面臨著巨大的節能減排壓力。一方面，政府出臺了一系列嚴格的環保政策和能耗標準，對造紙企業的能源消耗和污染物排放進行限制。例如，一些地區實施了碳排放配額制度，對企業的碳排放總量進行管控，超出配額的企業將面臨高額罰款。另一方面，能源價格的不斷上漲也增加了造紙企業的生產成本。煤炭、天然氣等燃料價格的波動，使得企業的能源采購成本難以穩定控制。以天然氣為例，近年來其價格呈現出上升趨勢，這直接導致以天然氣為燃料的造紙企業生產成本大幅增加。在這樣的背景下，節能降耗成為造紙企業降低成本、提高競爭力、應對環保政策的必然選擇。通過實施節能措施，企業不僅可以減少對外部能源的依賴，降低生產成本，還能提升自身的社會形象，為可持續發展奠定堅實基礎。

二、煙氣余熱鍋爐的工作原理與優勢

（一）工作原理

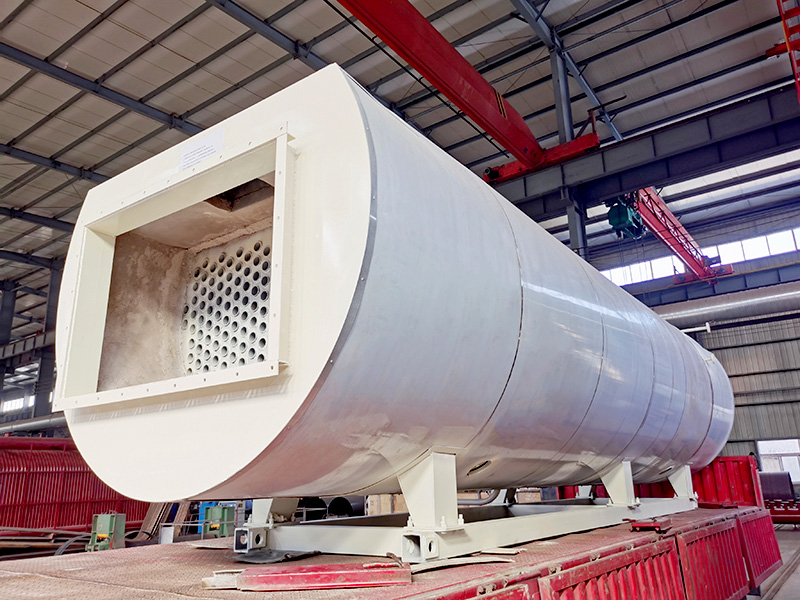

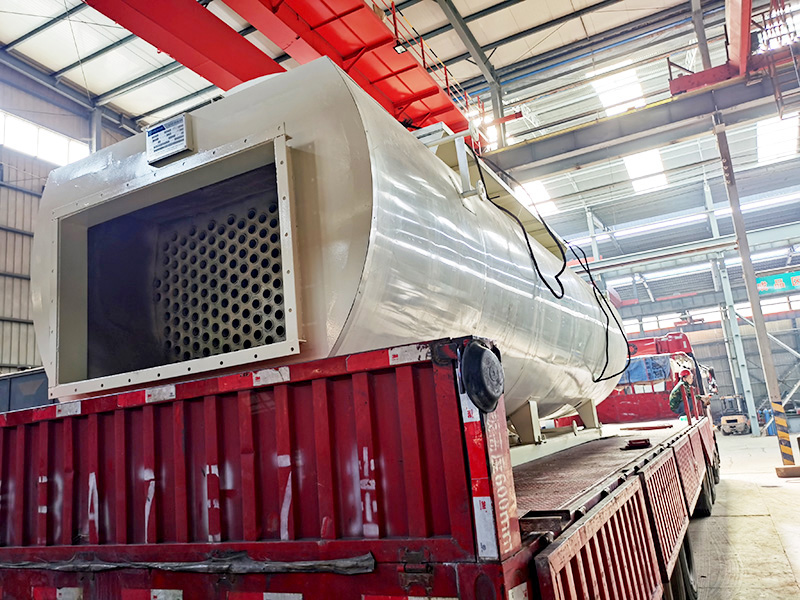

煙氣余熱鍋爐是一種利用工業生產過程中產生的高溫煙氣中的余熱來生產蒸汽或熱水的設備。其工作原理基于熱交換過程，主要由受熱面、鍋筒、煙道等部分組成。在造紙行業中，當造紙過程產生的高溫煙氣（溫度通常在 150℃ - 400℃之間）進入煙氣余熱鍋爐后，首先經過鍋爐的受熱面。受熱面通常采用高效的傳熱管材，如翅片管、螺旋管等，這些管材具有較大的換熱面積，能夠有效地吸收煙氣中的熱量。煙氣在流經受熱面時，將熱量傳遞給管內的水或其他熱介質。水在吸收熱量后逐漸升溫，達到飽和溫度后開始汽化，產生蒸汽。產生的蒸汽可以匯集到鍋筒中進行汽水分離，分離出的飽和蒸汽可根據生產需求輸送到造紙車間的各個用汽環節，如紙漿蒸煮、紙張干燥等；而未完全汽化的水則通過循環系統再次回到受熱面，繼續吸收煙氣余熱，形成一個連續的熱交換過程。在一些先進的煙氣余熱鍋爐系統中，還配備了預熱器等輔助設備，用于進一步提高能源利用效率。預熱器可以利用煙氣的余熱對進入鍋爐的給水進行預熱，提高給水溫度，從而減少蒸汽生產過程中的能耗。

（二）節能優勢

1.高效回收余熱

與傳統的余熱回收方式相比，煙氣余熱鍋爐具有更高的余熱回收效率。其特殊設計的受熱面結構和高效的傳熱材料，能夠較大限度地捕捉煙氣中的熱量。一般情況下，煙氣余熱鍋爐的余熱回收效率可達到 60% - 80%，甚至在一些先進的系統中可超過 80%。例如，某造紙企業采用的新型煙氣余熱鍋爐，將原本排煙溫度為 300℃的煙氣，經過余熱回收后，排煙溫度可降至 150℃以下，回收的余熱用于生產蒸汽，大大提高了能源利用率。這意味著大量原本被排放到大氣中的熱量得到了有效回收利用，減少了能源的浪費。通過高效回收余熱，企業可以顯著降低對外部能源的需求，減少燃料消耗，從而降低生產成本。

2.降低燃料消耗

由于煙氣余熱鍋爐能夠回收大量的余熱并轉化為可用的蒸汽或熱水，這直接減少了企業對傳統燃料（如煤炭、天然氣等）的依賴。以一個日產 1000 噸紙的中型造紙企業為例，若未安裝煙氣余熱鍋爐，每天用于生產蒸汽的天然氣消耗量可能高達數萬立方米。而在安裝了高效的煙氣余熱鍋爐后，假設余熱回收產生的蒸汽能夠滿足企業 30% - 50% 的用汽需求，那么每天的天然氣消耗量將大幅減少。根據實際案例數據，部分企業在采用煙氣余熱鍋爐后，每年可節省天然氣數十萬立方米，折合標準煤可達數千噸。燃料消耗的降低不僅帶來了直接的經濟成本下降，還減少了因燃料燃燒產生的污染物排放，對環境具有積極的保護作用。

3.減少污染物排放

隨著燃料消耗的降低，造紙企業因燃燒燃料而產生的污染物排放也相應減少。煤炭、天然氣等燃料在燃燒過程中會產生大量的二氧化硫（SO?）、氮氧化物（NO?）、顆粒物等污染物，這些污染物對大氣環境造成嚴重危害，是導致酸雨、霧霾等環境問題的重要因素。通過安裝煙氣余熱鍋爐，減少了燃料的使用量，也就從源頭上降低了這些污染物的產生量。例如，某企業在實施煙氣余熱鍋爐改造項目后，二氧化硫排放量每年減少了數百噸，氮氧化物排放量也顯著降低。此外，一些先進的煙氣余熱鍋爐還配備了高效的除塵、脫硫、脫硝等凈化裝置，進一步對煙氣進行深度處理，確保排放的煙氣符合國家嚴格的環保標準。這不僅有助于改善當地的空氣質量，也為企業樹立了良好的環保形象，符合社會對綠色發展的期望。

三、煙氣余熱鍋爐在造紙行業的應用案例

案例一：天津某造紙廠蒸汽鍋爐高溫煙氣余熱回收利用項目

（一）項目概況

天津某造紙廠擁有 2 臺 7MW 的天然氣鍋爐，蒸汽溫度為 166.7℃，排煙溫度高達 163℃。單臺鍋爐天然氣耗量為 338Nm3/h，按照 60% 的實際運行負荷計算。該造紙廠面臨著能源消耗高、排煙溫度高導致的能源浪費以及環保壓力等問題。為了解決這些問題，企業決定實施蒸汽鍋爐高溫煙氣余熱回收利用項目，旨在對 2 臺天然氣蒸汽鍋爐的煙氣余熱進行回收利用，實現鍋爐排煙較大限度的余熱回收，并將余熱用于鍋爐進水提溫，同時對排煙進行水蒸氣冷凝處理，達到干氣標準，徹底實現煙氣 “消白”。

（二）設備選型與計算

針對該項目，技術團隊經過詳細的計算和分析，確定了設備選型方案。兩臺鍋爐耗氣量為 677Nm3/h，排煙溫度 163℃，經計算，煙氣余熱回收量主要為潛熱回收量，該蒸汽鍋爐總余熱回收負荷為 1147.8kW。項目采用藍焰高科余熱回收技術，通過螺桿式燃氣機熱泵機組和二次冷凝器對煙氣進行余熱回收。藍焰高科 GARC - SFX535CH - 800 型螺桿式燃氣機熱泵機組，額定煙氣余熱回收負荷 534.9kW，較大煙氣余熱回收量 635kW，單臺機組制熱量 830kW。根據項目需求，配備 2 臺 GARC - SFX535CH - 800 型螺桿式燃氣機熱泵機組。同時，根據余熱回收熱負荷 1147.8kW，配備了 4 組（每組 12 片）余熱回收換熱器，每組冷凝器體積為 1736.5 * 748.5 * 1488 (mm)，單組占地面積 1.3㎡。

（三）節能效果與經濟效益

項目實施后，取得了顯著的節能效果和經濟效益。利用螺桿式燃氣機熱泵機組做煙氣余熱回收改造之后，能將 163℃的煙氣溫度降低到 15℃。產出熱量相比原有燃氣鍋爐，每年能節省 114.2 萬方天然氣。按照天然氣價格 3.0 元 / Nm3 計算，年節省費用高達 342.75 萬元。此外，通過將余熱用于鍋爐進水提溫，實現了能源的梯級利用，進一步提高了能源利用效率。該項目不僅為企業帶來了可觀的經濟收益，還通過降低排煙溫度，減少了對環境的熱污染，同時實現了煙氣 “消白”，改善了周邊環境質量，達到了經濟效益與環境效益的雙贏。

四、實施煙氣余熱鍋爐項目的挑戰與應對策略

（一）技術難題與解決方案

1.煙氣成分復雜導致的腐蝕問題

造紙過程中產生的煙氣成分復雜，除了含有水蒸氣、二氧化碳等常規成分外，還可能含有二氧化硫、氯化氫等腐蝕性氣體。這些腐蝕性氣體在一定溫度和濕度條件下，會對煙氣余熱鍋爐的受熱面等部件造成腐蝕，影響設備的使用壽命和安全性。例如，二氧化硫在煙氣中遇水會形成亞硫酸，對金屬材質的受熱面產生酸性腐蝕。為了解決這一問題，首先在設備選材上，選用耐腐蝕性能強的材料，如含有鉻、鎳等合金元素的不銹鋼管材作為受熱面材料。同時，對煙氣進行預處理，通過安裝脫硫、脫氯等凈化裝置，降低煙氣中腐蝕性氣體的含量。此外，還可以在受熱面表面涂覆防腐涂層，進一步增強其抗腐蝕能力。定期對設備進行檢查和維護，及時發現并處理腐蝕問題，也是確保設備長期穩定運行的重要措施。

2. 余熱回收效率的提升瓶頸

盡管煙氣余熱鍋爐在余熱回收方面具有一定優勢，但在實際運行中，仍可能面臨余熱回收效率提升的瓶頸。例如，隨著設備運行時間的增加，受熱面表面可能會積累灰塵、污垢等，影響熱交換效率。此外，煙氣流量和溫度的波動也會對余熱回收效率產生影響。為了突破這些瓶頸，一方面，定期對受熱面進行清洗和維護，采用專業的清洗設備和方法，去除表面的積灰和污垢，保證受熱面的清潔度，提高熱交換效率。另一方面，安裝先進的監測控制系統，實時監測煙氣的流量、溫度、壓力等參數，并根據這些參數自動調整設備的運行狀態，如調整煙氣的流速、控制進入鍋爐的水量等，以確保在不同工況下都能實現較高的余熱回收效率。同時，不斷優化設備的結構設計，提高其對煙氣參數變化的適應性，也是提升余熱回收效率的重要途徑。

（二）投資成本與回報周期問題

1.初始投資成本高

建設煙氣余熱鍋爐項目通常需要較高的初始投資。這包括設備采購費用、安裝調試費用、場地建設費用以及技術研發和咨詢費用等。以一個中等規模的造紙企業為例，購置一套先進的煙氣余熱鍋爐系統及相關配套設備，成本可能高達數千萬元。此外，為了確保項目的順利實施，還需要投入資金進行技術論證、方案設計以及人員培訓等工作。對于一些資金實力相對較弱的企業來說，如此高額的初始投資可能成為實施項目的一大障礙。為了降低初始投資成本，企業可以通過多方比較，選擇性價比高的設備供應商和技術服務團隊。同時，可以積極爭取政府的節能減排補貼、綠色信貸等政策支持，緩解資金壓力。在項目規劃階段，合理優化項目方案，避免不必要的投資浪費，也是降低成本的有效手段。

2. 回報周期較長

由于造紙行業的生產經營特點，煙氣余熱鍋爐項目的回報周期相對較長。雖然項目實施后能夠帶來能源成本的節約和經濟效益的提升，但這些收益需要在較長時間內逐步體現。一般情況下，項目的投資回報周期可能在 3 - 5 年甚至更長。這對于一些追求短期經濟效益的企業來說，可能會影響其投資積極性。為了縮短回報周期，企業需要加強項目的運營管理，提高設備的運行效率，確保余熱回收系統穩定運行，較大程度地發揮其節能效益。同時，合理規劃項目的收益分配，將節能收益與企業的其他業務進行有機結合，提高資金的周轉效率。此外，隨著技術的不斷進步和設備成本的降低，未來煙氣余熱鍋爐項目的回報周期有望進一步縮短，這也需要企業關注行業技術發展動態，適時進行技術升級和設備更新。

綜上所述，煙氣余熱鍋爐在造紙行業的應用具有顯著的節能潛力和多重效益。通過對造紙行業能耗現狀的分析，我們清晰地認識到節能降耗的緊迫性和必要性。煙氣余熱鍋爐憑借其獨特的工作原理，能夠高效回收造紙過程中高溫煙氣的余熱，轉化為蒸汽或熱水，實現能源的梯級利用，從而有效降低企業的燃料消耗和生產成本。從實際應用案例來看，無論是天津某造紙廠的蒸汽鍋爐高溫煙氣余熱回收利用項目，還是亞太森博 (山東) 的 “煙氣深度治理及余熱暖民一體化項目”，都取得了令人矚目的節能效果和經濟效益，同時在環境保護和社會責任方面也發揮了積極作用。盡管在實施煙氣余熱鍋爐項目過程中面臨著技術難題和投資成本等挑戰，但通過合理的解決方案和應對策略，這些問題是可以克服的。因此，推廣和應用煙氣余熱鍋爐技術對于造紙行業實現節能減排、綠色可持續發展具有重要的現實意義。
